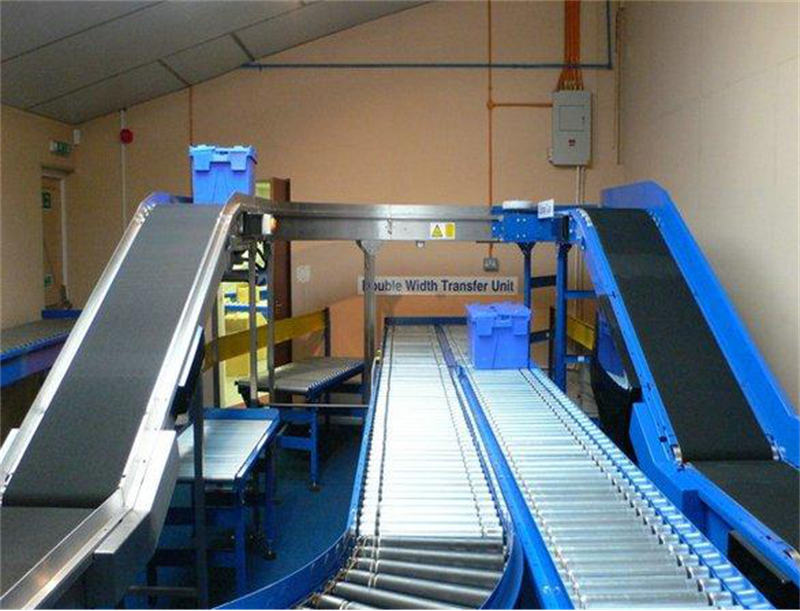

قسمت برق نوار نقاله کمربند از یک موتور قفس سنجاب سری Y ، یک اتصال سیال (یا یک اتصال الاستیک شکوفه آلو) ، یک کاهش دهنده ، یک اتصال پین ستون ستون الاستیک ZL ، ترمز (پشتی) و غیره که بر روی قاب درایو نصب شده اند ، تشکیل شده است.
(1) قدرت حرکتی این سری 315 کیلو وات 2.2 ~ ، و کاهش دهنده ترجیحا نوع DBY و نوع DCY را که از نوع DCY HARD SURVES CLINDRAL GEAR GEAR استفاده می کند ، با نسبت انتقال 8 ~ 50 ، و در کل 221 گروه واحد درایو و قاب های درایو مربوطه تنظیم می شود. دستگاه درایو شفت موازی کاهش دهنده دنده استوانه ای سطح دندان سخت مطابق ضمیمه I این فصل انتخاب می شود.
(2) شماره ترکیب را از "جدول انتخاب دستگاه درایو" با توجه به پهنای باند ، سرعت کمربند و قدرت موتور تعیین کنید و سپس واحد درایو مورد نیاز را در "جدول ترکیبی دستگاه درایو" تعیین کنید.
(3) اتصال سیال با حفره کمکی عقب به عنوان اتصال ویژه برای این سری از نوار نقاله های کمربند استفاده می شود و ضریب گشتاور شروع آن به 1.7 ~ 1.3 محدود می شود. هنگام انتخاب ، طراح باید با توجه به منحنی مشخصه اتصال سازنده ، مقدار پر کردن روغن را با توجه به قدرت مورد نیاز و حداکثر گشتاور در شروع انتخاب کند و مقدار پر کردن روغن را در نقاشی عمومی علامت گذاری کند.
(4) این سری ترمز کفش ترمز فشار هیدرولیک را اتخاذ می کند ، و مشخصات مربوط به پروانه باید مطابق گشتاور ترمز و وضعیت گرمایش انتخاب شود. محرک ترمز در استمرار 100 ٪ عمل می کند.

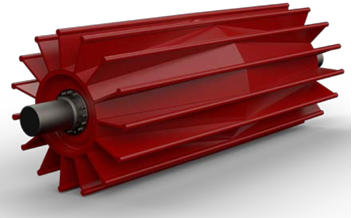

(5) پشتی غلتکی که توسط این سری ارائه شده است دارای گشتاور Backstop از 23.3 kn 23.3 · متر است که بر روی شافت خروجی کاهش دهنده با مشخصات زیر DCY315 نصب شده است ، و انواع دیگری از پشتی های پشتی مانند Bump Type Backstop و Backstop بدون کانتینر می تواند توسط طراح پیکربندی شود. هنگامی که از پشتی های چند مکانیکی در یک نوار نقاله استفاده می شود. اگر اطمینان حاصل نشود که بار به طور مساوی به اشتراک گذاشته شده است ، هر پشتی باید با توجه به حداکثر گشتاور معکوس ممکن برای یک نقاله انتخاب شود. در عین حال ، قدرت شافت طبل انتقال یا شافت کاهش دهنده نیز باید بررسی شود. پشت صحنه با درایو چند موتور و مشخصات بزرگ باید روی شافت خروجی کاهش دهنده یا شافت غلتکی انتقال تا حد امکان نصب شود.
(6) اتصال پین مسکونی الاستیک برای شافت خروجی به دلیل تعداد زیاد مشخصات پشتیبانی در واحد درایو گنجانده نشده است و وقتی کل دستگاه طراحی و انتخاب شده است ، شماره سریال باید در نقاشی عمومی مشخص شود و مشخصات مدل جفت انتخاب شده ذکر شده است.
(7) این سری از واحدهای درایو یک پیکربندی معمولی از یک موتور واحد است ، اگر شرایط پیکربندی تغییر کند یا هنگامی که چندین درایو موتور اتخاذ می شود ، شکل ترکیبی واحد درایو توسط طراح قابل تنظیم است.
(8) محاسبه توان حرارتی کاهش دهنده سطح دندان سخت با فاصله مرکزی بیشتر از یا مساوی 355 میلی متر منسوخ نیست و طراح باید اقدامات مربوطه را انجام دهد.
