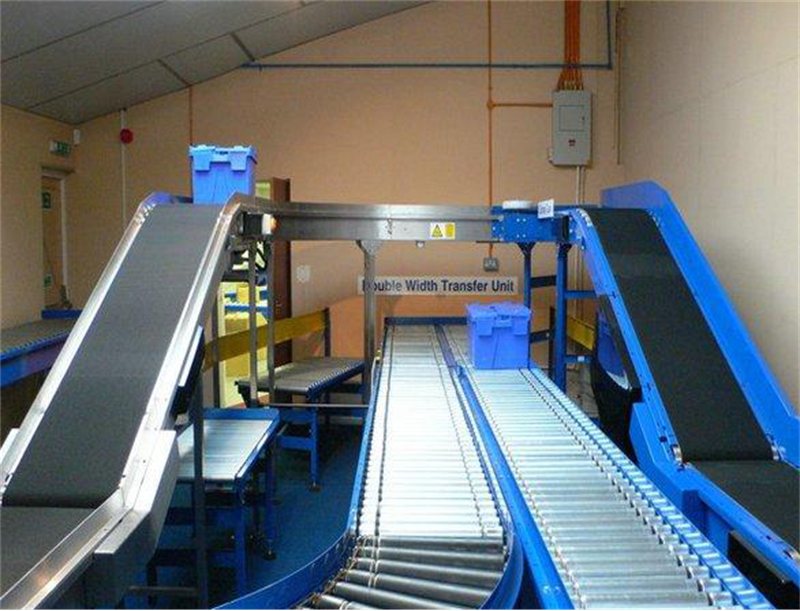

سازندگان نوار نقاله غلتکی امروز به طور مفصل به شما معرفی خواهند کرد، نوار نقاله غلتکی یک تجهیزات انتقال پیوسته است که تعدادی غلتک را بین قاب ها از دو طرف مرتب می کند که عمدتاً برای انتقال اقلام تمام شده با شکل منظم یا ته صاف خاص مانند ظروف جعبه، پالت و غیره استفاده می شود. جداول).
1. نوار نقاله غلتکی بدون برق: سطح متشکل از چندین غلتک یا غلتک که بین قاب ها چیده شده اند را می توان افقی ساخت و وسایل را می توان با نیروی انسانی حمل کرد. همچنین می توان آن را طوری ساخت که زاویه شیب کمی به سمت پایین داشته باشد، به طوری که آیتم بتواند به گرانش خود تکیه کند تا نیرو را در جهت انتقال به اشتراک بگذارد و آن را به خودی خود منتقل کند.
2. نوار نقاله غلتکی برق:از دستگاه محرک برای راندن تمام یا بخشی از غلتک های چیده شده بین قاب ها استفاده کنید و برای تکمیل عملکرد انتقال به اصطکاک بین غلتک ها و اقلام منتقل شده تکیه کنید.
1. چیدمان انعطاف پذیر:با خطوط مستقیم، چرخشی، شیب دار و سایر خطوط انتقال، می تواند اشکال مختلفی از خطوط انتقال مانند شاخه ها و تلاقی ها را بر اساس نیاز تشکیل دهد و خطوط انتقال به راحتی بسته می شوند.
2. حالت اتصال ساده و فشرده است:از پلت فرم بالابر می توان برای جبران نیازهای اختلاف ارتفاع فرآیند و تجهیزات استفاده کرد و یک خط انتقال سه بعدی را تشکیل داد که برای اتصال با تجهیزات فرآیند تولید مناسب است.
3. توابع متنوع:با گرانش، قدرت، مجموعه و سایر اشکال انتقال و ذخیره کالا، چرخش، چرخاندن و بلند کردن اقلام را می توان در خط نقاله تکمیل کرد تا نیازهای فرآیند تکنولوژیکی را برآورده کند.
معایب:با این حال، به دلیل فاصله کم غلتک ها، تعداد غلتک ها در خط انتقال زیاد است و سرمایه گذاری تجهیزات بیشتر از سایر روش های انتقال است که فاصله انتقال یکسان است.
مقدمه ای بر نحوه انتقال نوار نقاله غلتکی
1. نوار نقاله غلتکی بدون برق
خود درایو وجود ندارد، غلتک ها به صورت غیرفعال می چرخند و اقلام توسط نیروی انسانی، گرانش یا دستگاه های فشار کش خارجی حرکت می کنند. با توجه به چیدمان به دو نوع افقی و مایل تقسیم می شود
الف. چیدمان افقی: برای جابجایی اقلام به نیروی انسانی یا دستگاه های فشار کش خارجی تکیه کنید. فشار نیروی انسانی در موارد کوچک وزن، فاصله کوتاه و کارهای نادر مورد استفاده قرار می گیرد. فشار و کشش خارجی را می توان با کشش زنجیر، کشش تسمه و فشار و کشش دستگاه پنوماتیک هیدرولیک و غیره استفاده کرد که می تواند مورد را با سرعت مورد نیاز حرکت دهد که برای کنترل وضعیت عملکرد راحت است و همچنین می تواند عملکرد پله و انباشتگی را در صورت نیاز متوجه شود و برای مناسبت وزن زیاد کالا، کار طولانی و حمل و نقل طولانی مدت استفاده می شود.
ب- چیدمان شیبدار: با تکیه بر گرانش کالا به عنوان قدرت خط حمل و نقل، سازه ساده، مقرون به صرفه و کاربردی است، اما کنترل وضعیت کارکرد کالا آسان نیست، ضربه بین اقلام آسان است و برای حمل اقلام شکننده مناسب نیست. این مناسب برای حمل و نقل در فواصل کوتاه بین فرآیندها و گرانش انبار بالا خلیج است.
2. نوار نقاله غلتکی برق
دارای یک دستگاه رانندگی است و غلتک در حالت فعال می چرخد که می تواند به شدت وضعیت در حال اجرا کالا را کنترل کند و کالا را با توجه به سرعت مشخص شده به طور دقیق ، روان و قابل اطمینان منتقل کند که برای کنترل خودکار فرآیند انتقال راحت است. با توجه به حالت انتقال، به سه نوع تقسیم می شود: درایو زنجیره ای، درایو تسمه و درایو دنده.
الف. درایو زنجیری: ظرفیت باربری زیاد، تطبیق پذیری خوب، چیدمان مناسب، سازگاری قوی با محیط، می تواند در مکان هایی که اغلب در تماس با روغن، آب و دمای بالا است کار کند و یک نوار نقاله غلتکی است که معمولاً استفاده می شود. با این حال، زنجیر هنگام کار در محیط های گرد و غبار به راحتی ساییده و پاره می شود و هنگام کار با سرعت بالا صدا زیاد است. درایو تک زنجیره ای و درایو دو زنجیره ای تقسیم می شود
1) ساختار محرک تک زنجیره ای فشرده است که برای بار سبک، سرعت کم و عملکرد مداوم مناسب است.
2) درایو دو زنجیره ای برای مواقعی با بار زیاد، سرعت بالا و استارت و ترمز مکرر مناسب است.
ب- درایو تسمه: عملکرد پایدار، صدای کم، آلودگی محیطی کمتر، کار با سرعت بالا مجاز است، اما برای کار در مکان های روغنی مناسب نیست. درایو تسمه: درایو تسمه تخت، درایو تسمه V، درایو تسمه O. ظرفیت حمل درایو تسمه مسطح بزرگترین و پس از آن درایو تسمه V و درایو تسمه O کوچکترین است. هر دو درایو تسمه V و O-belt را می توان در بخش قوس نوار نقاله غلتکی استفاده کرد. چیدمان محرک تسمه O انعطاف پذیرترین است.
ج. انتقال دنده: ظرفیت باربری زیاد، دقت انتقال بالا، عمر طولانی و سازگاری قوی با محیط. برای بارهای سنگین، الزامات دقت حرکت بالا، شروع مکرر و ترمز مناسب است.
