چگونه یک غلتک بیکار حمل کننده می تواند عملکرد نوار نقاله، عمر تسمه و کارایی حمل مواد را بهبود بخشد

شین آننگلوازمحمل غلتک بیکارراه حل های طراحی شده برای حمایت از سمت بارگذاری شده نوار نقاله ها در حالی که کاهش افتادگی تسمه، مقاومت در حال اجرا و سایش غیر ضروری را کاهش می دهد. این غلتک‌ها با طراحی متمرکز بر چرخش پایدار، آب‌بندی قابل اعتماد و خروجی شعاعی کنترل‌شده، می‌توانند از برنامه‌های کاربردی جابجایی مواد فله پشتیبانی کنند و برای حداکثر 30000 ساعت خدمات در شرایط کاری عادی طراحی شده‌اند.

غلتک هرزگرد حمل یکی از اجزای ضروری در یک سیستم نوار نقاله است زیرا به طور مداوم هم تسمه نقاله و هم مواد در حال حمل را پشتیبانی می کند. بیکارهایی که به درستی انتخاب شده اند به حفظ شکل تسمه، توزیع بار، کاهش اصطکاک و ارتقای انتقال پایدار کمک می کنند. این راهنما نحوه کار دستگاه های بیکار، اجزای اصلی آنها، عوامل عملکرد، تنظیمات موجود، ملاحظات انتخاب و شیوه های نگهداری را توضیح می دهد. همچنین بررسی می‌کند که چرا دقت غلتک، یاتاقان‌ها، آب‌بندی، کیفیت مواد و شرایط عملیاتی نوار نقاله باید در هنگام انتخاب تامین‌کننده بی‌کار در نظر گرفته شود.

فهرست مطالب

1. غلتک بیکار حمل کننده چیست؟
2. غلتک بیکار حمل کننده چگونه کار می کند؟
3. اجزای کلیدی چیست؟
4. چه مزایایی دارد؟
5. چه نوع کالسکه های حمل و نقل موجود هستند؟
6. چگونه باید غلتک مناسب را انتخاب کنید؟
7. کدام عوامل فنی بر عملکرد تأثیر می گذارد؟
8. چگونه می توان عمر بیکاری نوار نقاله را افزایش داد؟
9. سوالات متداول
10. نتیجه گیری

غلتک بیکار حمل کننده چیست؟

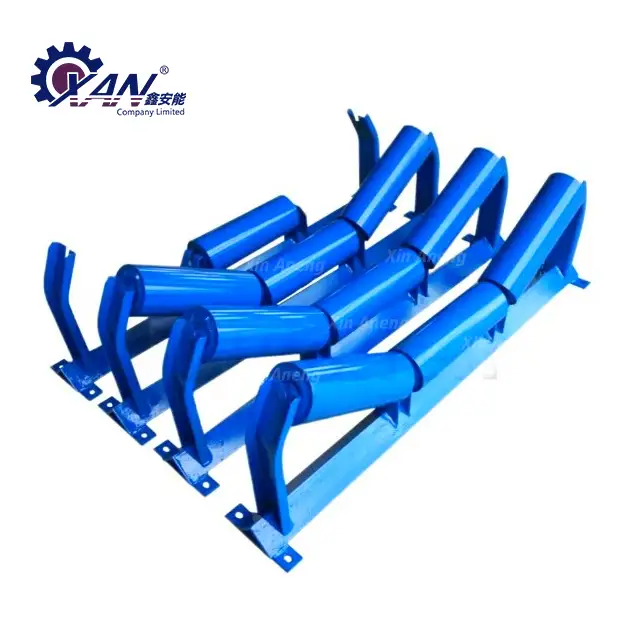

غلتک idler حمل یک جزء نوار نقاله دوار است که در زیر سمت حمل تسمه نقاله نصب شده است. وظیفه اصلی آن پشتیبانی از تسمه و مواد حجیم قرار داده شده روی آن در حین حرکت تسمه در مسیر انتقال است.

برخلاف یک قرقره محرک نوار نقاله که نیروی محرکه را فراهم می کند، یک دستگاه غیرفعال عمدتاً پشتیبانی مکانیکی و تماس غلتشی کنترل شده را فراهم می کند. غلتک های متعدد معمولاً به عنوان یک مجموعه بیکار مرتب می شوند و به تسمه اجازه می دهند تا در حین حمل مواد، مشخصات مناسبی را حفظ کند.

بسته به طراحی نوار نقاله، idler های حمل را می توان به عنوان idler های استاندارد، چیدمان های مسطح، طراحی های ضربه محور، پیکربندی های خود تراز یا راه حل های V شکل پیکربندی کرد. پیکربندی صحیح به عرض تسمه، مشخصات مواد، سرعت نوار نقاله، شرایط بارگذاری و الزامات نصب بستگی دارد.

برای تولید کنندگان و یکپارچه سازان سیستم، انتخاب غلتک بیکار حمل مناسب، بنابراین صرفاً یک تصمیم خرید جزء نیست. این به طور مستقیم بر پایداری نوار نقاله، ردیابی تسمه، مصرف انرژی، فرکانس نگهداری و عمر عملیاتی تأثیر می گذارد.

غلتک بیکار حمل کننده چگونه کار می کند؟

در حین کار، تسمه نقاله روی یک سری غلتک های چرخان حرکت می کند. با بارگیری مواد حجیم بر روی تسمه، وزن آن از طریق تسمه به مجموعه بیکار و سپس به قاب نقاله منتقل می شود.

یک چیدمان حمل با طراحی خوب چندین عملکرد را به طور همزمان انجام می دهد:

• وزن تسمه نقاله خالی را تحمل می کند.
• بار مواد در حال حمل را پشتیبانی می کند.
• به حفظ مشخصات کمربند مورد نظر کمک می کند.
• کاهش افتادگی تسمه بین نقاط پشتیبانی
• مقاومت غلتش را در حین انتقال محدود می کند.
• به حفظ روان حمل و نقل مواد کمک می کند.
• فشارهای غیر ضروری روی تسمه نقاله را کاهش می دهد.

در یک نوار نقاله معمولی، چندین غلتک در یک زاویه قرار می گیرند تا یک فرورفتگی را تشکیل دهند. این پیکربندی توانایی تسمه را برای حفظ مواد حجیم افزایش می دهد و می تواند ظرفیت انتقال را بدون نیاز به عرض بیش از حد تسمه بهبود بخشد.

اجزای کلیدی چیست؟

قابلیت اطمینان یک نوار نقاله به جای پوسته غلتکی به تنهایی به تعامل چندین جزء بستگی دارد. یک مجموعه معمولی بیکار حمل می تواند شامل شفت، یاتاقان ها، مهر و موم ها، درپوش های انتهایی، صندلی های بلبرینگ، لوله غلتکی و روغن کاری مناسب باشد.

به همین دلیل، کنترل کیفیت باید به جای تمرکز بر ظاهر خارجی غلتک، مواد خام، یاتاقان ها، مهر و موم ها، دقت تولید، فرآیندهای مونتاژ و بازرسی نهایی را پوشش دهد.

چه مزایایی دارد؟

1. پشتیبانی بهتر از کمربند

پشتیبانی مداوم باعث کاهش افتادگی بیش از حد تسمه می شود و به حفظ سطح انتقال پایدار کمک می کند. این امر به ویژه زمانی مهم است که نوار نقاله با مواد فله سنگین یا به طور مداوم بارگیری می شود.

2. کاهش سایش کمربند

توزیع یکنواخت بار مواد به کاهش فشار موضعی بر روی تسمه کمک می کند. چرخش غلط غلتکی همچنین می تواند اصطکاک غیر ضروری بین تسمه و سیستم پشتیبانی را به حداقل برساند.

3. جابجایی روانتر مواد

چرخش پایدار idler به تسمه اجازه می دهد تا به طور مداوم در طول مسیر نوار نقاله حرکت کند. این می تواند به جریان روان تر مواد و کاهش اختلالات عملیاتی کمک کند.

4. عمر طولانی تر تسمه نقاله

هنگامی که تسمه به درستی حمایت می شود و مقاومت غلتشی کنترل می شود، تنش مکانیکی غیر ضروری را می توان کاهش داد. با گذشت زمان، این ممکن است به عمر طولانی تر تسمه و کاهش هزینه های تعویض کمک کند.

5. نیازهای تعمیر و نگهداری کمتر

یاتاقان های قابل اعتماد، آب بندی موثر، ساخت دقیق و مواد مناسب می توانند فرکانس تعویض زود هنگام بیکار و خرابی ناخواسته نوار نقاله را کاهش دهند.

چه نوع کالسکه های حمل و نقل موجود هستند؟

هیچ پیکربندی idler منفرد مناسب برای هر نوار نقاله وجود ندارد. طرح های مختلف نوار نقاله و شرایط جابجایی مواد نیاز به ترتیبات پشتیبانی متفاوتی دارد.

• آهک استاندارد:معمولاً در قسمت بارگذاری شده نوار نقاله های با مواد حجیم برای تشکیل پروفیل فرورفتگی استفاده می شود.
• بیکارهای تخت:مناسب برای برنامه هایی که در آن پروفیل کمربند صاف مورد نیاز است.
• بی اثر ضربه:برای مناطقی طراحی شده است که مواد روی تسمه می افتند و جذب ضربه اضافی مورد نیاز است.
• بیکارهای خود تراز:برای کمک به کنترل ردیابی کمربند و کاهش سرگردانی کمربند استفاده می شود.
• V-Shape Idlers:برای پیکربندی های نوار نقاله خاص که در آن آرایش پشتیبانی V شکل ترجیح داده می شود استفاده می شود.

هنگام طراحی یا ارتقاء یک سیستم نوار نقاله، نوع بیکار باید همراه با تسمه، قرقره، براکت، نقطه بارگذاری و ساختار کلی نوار نقاله انتخاب شود تا اینکه به عنوان یک جزء جدا شده در نظر گرفته شود.

چگونه باید غلتک مناسب را انتخاب کنید؟

انتخاب غلطک صحیح به چیزی بیش از مطابقت با شماره قطعه کاتالوگ نیاز دارد. مهندسان و تیم های خرید باید محیط عملیاتی کامل را ارزیابی کنند.

1. تعیین عرض تسمه:تسمه های پهن تر معمولاً به سیستم های پشتیبانی بزرگتر و پیکربندی مناسب تری نیاز دارند.
2. بررسی سرعت تسمه:سرعت‌های بالاتر نیاز بیشتری به پایداری چرخشی، تعادل، یاتاقان‌ها و آب‌بندی دارد.
3. ارزیابی ظرفیت انتقال:آرایش غلتکی باید هم وزن تسمه و هم حداکثر بار مواد را تحمل کند.
4. ویژگی های مواد را در نظر بگیرید:مواد ساینده، گرد و غبار، مرطوب، چسبنده یا خورنده ممکن است نیاز به آب بندی و انتخاب مواد خاصی داشته باشند.
5. بررسی شرایط نصب:دما، رطوبت، قرار گرفتن در معرض گرد و غبار، نصب در فضای باز و شرایط تمیز کردن می توانند بر انتخاب غلتک تأثیر بگذارند.
6. تأیید سازگاری ابعادی:ابعاد شفت، قطر غلتک، پیکربندی قاب و ابعاد نصب باید با نوار نقاله مطابقت داشته باشد.

به عنوان مثال، داده های منتشر شده عملکرد حمل و نقل بیکار می تواند عرض تسمه از حدود 500 میلی متر تا 2400 میلی متر را پوشش دهد، با ظرفیت انتقال بر اساس عرض تسمه و سرعت تسمه متفاوت است. این نشان می دهد که چرا پارامترهای عملیاتی باید قبل از نهایی کردن یک مشخصات تأیید شوند.

کدام عوامل فنی بر عملکرد تأثیر می گذارد؟

دقت یکی از مهمترین ملاحظات هنگام ارزیابی غلتک نقاله صنعتی است. خروجی شعاعی بیش از حد می تواند لرزش و مقاومت را افزایش دهد، در حالی که عملکرد ضعیف یاتاقان یا آب بندی می تواند عمر مفید را کاهش دهد.

طبق اطلاعات فنی موجود، غلتک های شین آننگ از یاتاقان های تخصصی، گریس پایه لیتیومی و آب بندی داخلی و خارجی استفاده می کنند. این محصول در شرایط کاری عادی تا 30000 ساعت مشخص شده است، اگرچه عمر مفید واقعی به بار، سرعت، محیط، نگهداری، نصب و سایر عوامل عملیاتی بستگی دارد.

چگونه می توان عمر بیکاری نوار نقاله را افزایش داد؟

حتی یک دستگاه بیکار که به خوبی تولید شده باشد نیاز به نصب و نگهداری مناسب دارد. یک برنامه نگهداری پیشگیرانه می تواند به شناسایی مشکلات قبل از تبدیل شدن به خرابی تسمه یا نوار نقاله کمک کند.

• غلتک ها را به طور مرتب از نظر نویز یا لرزش غیرعادی بررسی کنید.
• علائم چرخش گیر کرده یا با مقاومت بالا را بررسی کنید.
• مهر و موم ها را برای آسیب یا آلودگی قابل مشاهده بازرسی کنید.
• ردیابی تسمه را نظارت کنید و انحراف مداوم تسمه را بررسی کنید.
• مواد انباشته شده در اطراف مجموعه غلتک را بردارید.
• چارچوب ها و محورهای نصب را از نظر شلی یا تغییر شکل بررسی کنید.
• غلتک های آسیب دیده را به سرعت تعویض کنید تا از آسیب ثانویه تسمه جلوگیری شود.
• سوابق تعمیر و نگهداری را برای شناسایی الگوهای خرابی مکرر نگه دارید.

بازرسی معمول به ویژه در معدن، سنگدانه ها، بنادر، تولید برق، سیمان، متالورژی و سایر محیط های جابجایی مواد فله که در آن نوار نقاله ها ممکن است برای مدت طولانی تحت بارهای قابل توجهی کار کنند، مهم است.

سوالات متداول

هدف اصلی غلتک هرزگرد حمل کننده چیست؟

هدف اصلی پشتیبانی از سمت بارگذاری شده تسمه نقاله و مواد در حال حمل است. این به حفظ شکل تسمه، کاهش افتادگی، کنترل مقاومت غلتشی و ترویج حمل و نقل پایدار مواد کمک می کند.

تفاوت بین هرزگرد باربری و بیکار برگشتی چیست؟

هرزگرد حامل، سمت بارگیری شده تسمه را پشتیبانی می کند، در حالی که یک دستگاه غیرفعال برگشتی، سمت خالی بازگشت را در حالی که تسمه به سمت منطقه بارگیری نوار نقاله حرکت می کند، پشتیبانی می کند.

بیکار باربری چه تفاوتی با هرزگرد ضربه ای دارد؟

یک بیکار حمل استاندارد در درجه اول از تسمه و مواد در حین انتقال پشتیبانی می کند. یک دستگاه بیکار ضربه معمولاً در مناطق بارگیری قرار می گیرد که در آن مواد در حال سقوط نیروهای ضربه بالاتری ایجاد می کنند و حفاظت اضافی تسمه مورد نیاز است.

غلتک بیکار حمل کننده چقدر می تواند دوام بیاورد؟

عمر مفید بستگی به بار، سرعت، مواد، محیط، نصب، نگهداری، کیفیت بلبرینگ و آب بندی دارد. Xin Aneng حداکثر 30000 ساعت را در شرایط کاری عادی مشخص می کند، اما عملکرد واقعی باید با توجه به برنامه خاص ارزیابی شود.

خریداران هنگام سفارش چه اطلاعاتی باید ارائه دهند؟

خریداران معمولاً باید عرض تسمه، سرعت تسمه، ظرفیت انتقال، مشخصات مواد، آرایش نوار نقاله، قطر غلتک، ابعاد شفت، محیط نصب و هر گونه الزامات فنی یا ابعادی قابل اجرا را ارائه دهند. ارائه اطلاعات کامل به سازنده کمک می کند پیکربندی مناسب را توصیه کند.

نتیجه گیری

یک غلتک بیکار حمل ممکن است یک جزء نسبتاً کوچک در یک سیستم کامل نقاله باشد، اما تأثیر آن بر پشتیبانی تسمه، پایداری حمل و نقل مواد، سایش، تعمیر و نگهداری و راندمان عملیاتی کلی قابل توجه است. ترکیب مناسب ساختار غلتکی، یاتاقان ها، مهر و موم، روانکاری، دقت ابعادی و طراحی خاص برنامه می تواند به اپراتورهای نوار نقاله کمک کند تا عملکرد طولانی مدت قابل اعتمادتری داشته باشند.

برای پروژه‌هایی که به اجزای نوار نقاله قابل اعتماد نیاز دارند، راه‌حل غلتک بی‌درنگ باربری Xin Aneng گزینه‌ای برای برنامه‌های کاربردی انتقال مواد فله‌ای را فراهم می‌کند. اگر غلتک‌ها را برای یک نوار نقاله جدید انتخاب می‌کنید، غلتک‌های موجود را جایگزین می‌کنید، یا یک سیستم انتقال سفارشی ایجاد می‌کنید،با ما تماس بگیریدبا عرض، سرعت، ظرفیت و شرایط عملیاتی تسمه خود برای بحث در مورد راه حل مناسب برای پروژه خود.
