ساختارها و خصوصیات نوار نقاله های کمربند چیست؟

اول ، اصل کار نوار نقاله کمربند

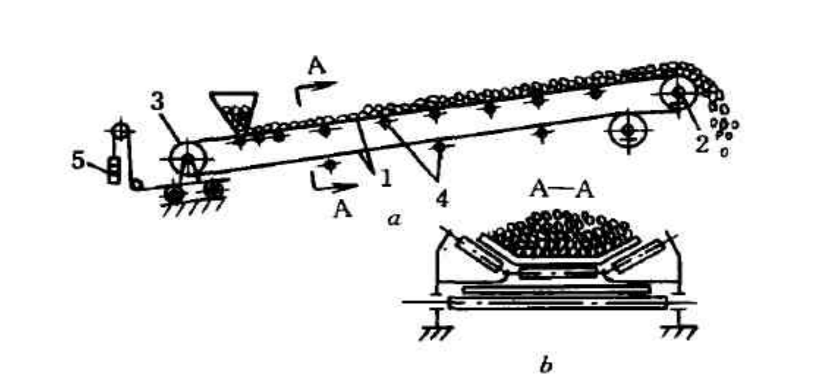

همانطور که در شکل زیر نشان داده شده است ، نوار نقاله کمربند عمدتاً از چندین قسمت مانند کمربند ، غلتک انتقال ، دستگاه تنش ، قاب غلتکی و دستگاه انتقال تشکیل شده است.

بعد از اینکه نوار از طریق غلطک ها در هر دو انتها پیچیده شد ، این دو انتها به همراه کلیپ نوار یا روش vulcanization به هم وصل می شوند تا آن را به یک ساختار حلقه بسته تبدیل کنند. نوار توسط غلطک های فوقانی و تحتانی حمل می شود و نوار توسط یک دستگاه تنش محکم می شود که تنش خاصی دارد. هنگامی که طبل رانندگی توسط یک موتور هدایت می شود و می چرخد ​​، با کمک اصطکاک بین طبل رانندگی و نوار ، کمربند به طور مداوم اجرا می شود ، به طوری که بار بارگذاری شده روی نوار از طبل تخلیه 2 بارگیری می شود.

دوم ، اصل انتقال و ویژگی های نقاله کمربند

(1) نیروی کششی نوار نقاله کمربند توسط اصطکاک بین طبل انتقال و کمربند منتقل می شود ، بنابراین کمربند باید با یک دستگاه تنش محکم شود ، به طوری که کمربند در جداسازی از نقاله طبل تنش اولیه خاصی دارد.

(2) نوار بر روی غلتک به همراه بار باری اجرا می شود. نوار هم مکانیسم کششی و هم یک ماشین حمل است

هیچ حرکت نسبی بین بار و کمربند وجود ندارد ، که مقاومت اصطکاک بین کمربند و بار را در حین کار از بین می برد. از آنجا که غلتک مجهز به بلبرینگ نورد است ، اصطکاک نورد بین کمربند و غلتک وجود دارد ، بنابراین مقاومت در حال اجرا تا حد زیادی کاهش می یابد ، در نتیجه باعث کاهش مصرف برق و افزایش فاصله حمل و نقل می شود. برای نوار نقاله کمربند ، ظرفیت انتقال کشش آن با تنش کمربند ، زاویه بسته بندی کمربند روی قرقره انتقال و ضریب اصطکاک بین کمربند و قرقره انتقال تعیین می شود. به منظور اطمینان از اینکه کمربند نقاله کمربند روی طبل انتقال نمی لغزد و به طور عادی عمل می کند ، باید اقدامات مربوطه با توجه به شرایط مختلف در عمل تولید انجام شود. بهبود تحویل کشش می تواند به روش های زیر انجام شود:

(1) افزایش نیروی تنش (تنش اولیه). در عملکرد نوار نقاله کمربند ، کمربند باید کشیده شود و در نتیجه کاهش کشش کاهش یابد ، بنابراین با توجه به وضعیت ، کمربند باید به درستی با استفاده از دستگاه تنش برای افزایش کمربند محکم شود

تنش برای بهبود کشش. (2) ضریب اصطکاک را افزایش دهید. اقدامات خاص عبارتند از: از پوشش چوبی یا لاستیک و سایر آسترهای پوشانده شده بر روی طبل انتقال برای افزایش ضریب اصطکاک محافظت کنید و طرف دیگر باید آب و زغال سنگ کمتری تولید کند تا از کاهش ضریب اصطکاک جلوگیری شود. (3) زاویه بسته بندی را افزایش دهید. با توجه به شرایط نامناسب کار و کشش بزرگ مورد نیاز نوار نقاله کمربند ، از انتقال دو غلتکی بیشتر برای افزایش زاویه محاصره استفاده می شود.
