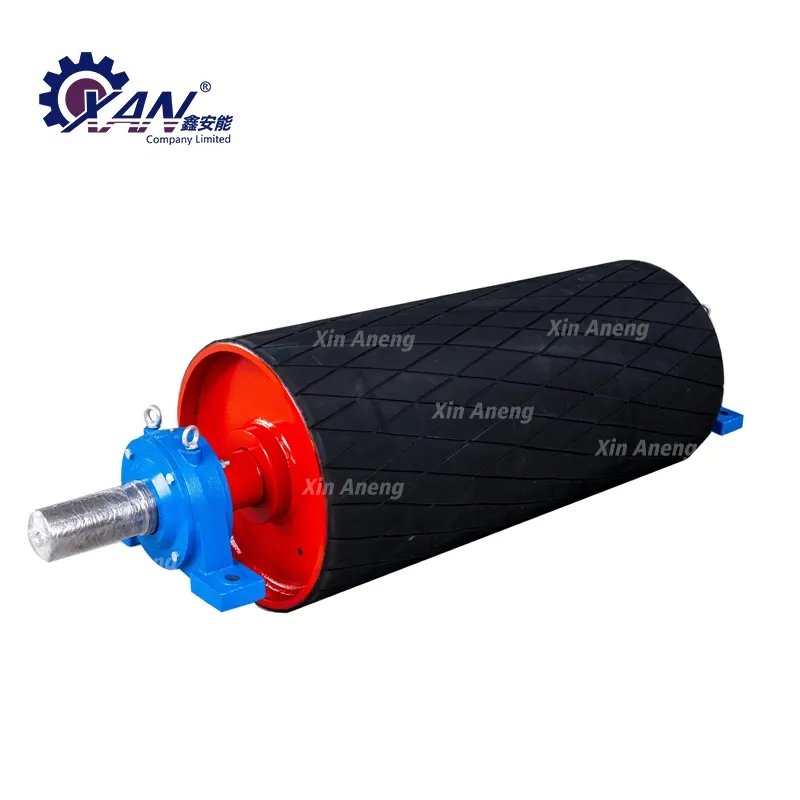

قرقره درایو

XAN حداقل 5 سال ضمانت را برای تمام قرقره های درایو استاندارد تضمین می کند. روش تشکیل لایه لاستیکی سطحی، پوشش لاستیکی ولکانیزه است. ضخامت لایه لاستیکی سطحی قرقره درایو نباید کمتر از 16 میلی متر باشد و سختی لایه لاستیکی سطحی غلتک محرک نباید کمتر از 70 Shore A باشد.

ارسال استعلام

توضیحات محصول

فناوری پردازش و ساخت و مواد قرقره درایو Xin Aneng

1. سیلندر توسط جوش محافظ گاز دی اکسید کربن و جوش قوس زیر آب جوش داده می شود و کل بدنه آنیل کوره برای از بین بردن تنش است. سوراخ داخلی را برای اطمینان از اتصال بین محفظه چرخ و شفت سوراخ کنید.

2. محور قرقره درایو Xin Aneng از فولاد 45 با کیفیت بالا ساخته شده است که به صورت ناهموار چرخانده شده و نقص اولتراسونیک آزمایش می شود، سپس خاموش می شود و تمپر می شود و سپس به خوبی چرخانده می شود و آسیاب می شود.

3. برای اطمینان از کیفیت درام باید تمام درام ها به طور کامل بررسی شود و کیفیت هر جوش درام توسط UT بررسی و بایگانی شود. جوش های پایین باید با رنگ آمیزی بررسی شوند. در صورت وجود هر گونه ایراد، باید به موقع با استفاده از قوس کربنی حذف و سپس دوباره جوش داده شود.

4. به منظور اطمینان از عملکرد صاف، درام نیز از طریق یک پایه تست تعادل استاتیک قرار داده شده است، و تست های تعادل استاتیک مطابق با الزامات استاندارد انجام شده است. آزمایش تعادل ایستا بر اساس سطح G40 انجام می شود.

5. شرکت ما از آشکارسازهای نقص اولتراسونیک برای انجام تشخیص عیب در قرقره درایو Xin Aneng استفاده می کند.

لاستیک ریخته گری قرقره

1. سطح تمام The Drive Pulley از لاستیک ریخته گری منشوری ساخته شده است. لایه لاستیکی سطحی از پوشش لاستیکی ولکانیزه تشکیل می شود. ضخامت لایه لاستیکی سطحی کمتر از 14 میلی متر نیست و سختی لایه لاستیکی سطحی کمتر از Shore 70 درجه نیست.

2. سطح The Drive Pulley صاف است و با چسب پوشانده نشده است.

3. لایه چسب تضمین شده است که عاری از عیوب مانند لایه برداری و تاول باشد. خواص فیزیکی و مکانیکی چسب بالا و چسب پایین مطابق با مقررات مربوطه در GB10595-2017 است.

پس از مونتاژ درام، تحمل خروجی شعاعی دایره بیرونی باید با الزامات جدول زیر مطابقت داشته باشد.

واحد: میلی متر

پولی دی		200 تا 800	1000 تا 1600	1800
تحمل خروجی دایره ای شعاعی	قرقره قرقره بدون عقب افتادگی	0.6	1.0	1.5
تحمل خروجی دایره ای شعاعی	قرقره عقب افتاده	1.1	1.5	2.0

بلبرینگ های قرقره از نوع FAG یا SKF هستند.

پارامترهای فنی اصلی درام - خروجی شعاعی دایره بیرونی درام

قرقره خم دم

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

قرقره درایو

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

مشخصات قرقره درایو

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	b1	ds	محور نورد 承	غلتک صاف 筒	غلتک سطح لاستیکی 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

کارخانه ما:

شرکت ما دارای سیستم تضمین کیفیت جامع است. قبل از شروع تولید، ما یک برنامه تضمین کیفیت جامع برای این پروژه ارائه خواهیم کرد. این طرح شامل رویه‌های تضمین کیفیت، روش‌های سازمانی، صلاحیت‌های کارکنان درگیر و کنترل‌هایی برای کلیه فعالیت‌های مؤثر بر کیفیت پروژه مانند طراحی، تهیه، ساخت، حمل‌ونقل، نصب، راه‌اندازی و نگهداری است. ما پرسنل اختصاصی داریم که مسئول فعالیت های تضمین کیفیت هستند.
