قرقره خم دم

Hubei Xin Aneng حداقل 5 سال ضمانت برای قرقره استاندارد Tail Bend ارائه می دهد. ما روی مدیریت تولید تمرکز می کنیم تا تمیزی کف کارخانه. ما معتقدیم که مدیریت تولید منعکس کننده کیفیت محصول است. تنها با رعایت استانداردهای سختگیرانه می‌توانیم محصولات باکیفیت تولید کنیم و به طور موثر به مشتریان خود خدمت کنیم. کنترل کیفیت ما نه تنها در طراحی منعکس می شود، بلکه در تهیه مواد اولیه، مهارت و آموزش با کیفیت کارگران، دقت تجهیزات تولید و غیره نیز منعکس می شود. امیدواریم با ارائه محصولات و خدمات با کیفیت بالا در کنار هم رشد کنیم. با مشتریان خود و بهره مندی از کاربران شرکای ما.

ارسال استعلام

توضیحات محصول

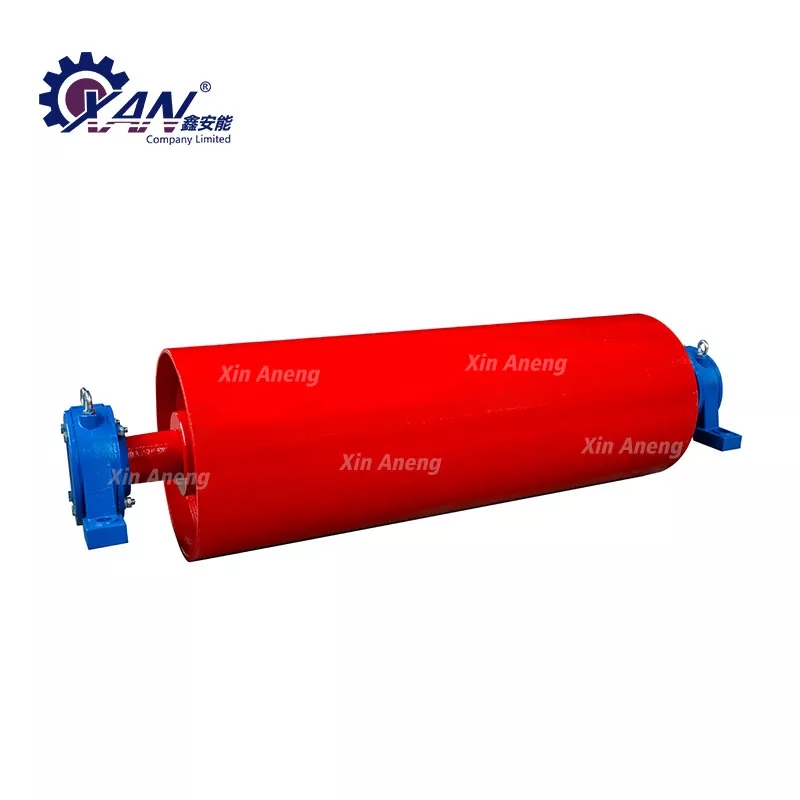

قرقره خم دم Xin Aneng که غلتک تغییر مسیر نیز نامیده می شود، بخش مهمی از سیستم تسمه نقاله است. عملکرد اصلی آن تغییر جهت قرقره خم دم Xin Aneng است. تا اقلام در جهت مخالف حمل شوند. در سیستم‌های تسمه نقاله، قرقره خم دم Xin Aneng به طور گسترده در مکان‌ها مورد استفاده قرار می‌گیرد و نقش کلیدی در تضمین پایداری و دقت مواد در حین حمل و نقل بازی می‌کند.

اصل کار قرقره خم دم Xin Aneng این است که پس از راه اندازی موتور، قرقره خم دم Xin Aneng شروع به چرخش می کند. مواد با حرکت درام وارد درام تغییر مسیر شده و به یک طرف درام آورده می شود. در این فرآیند جهت حرکت ماده تغییر می کند و در نتیجه تغییر جهت انتقال را متوجه می شود.

علاوه بر این، قرقره خم دم Xin Aneng برای چرخش تسمه نقاله نیز مناسب است، مانند استخراج زغال سنگ، طلا، معدن، آسیاب سنگ یا سنگ، نیروگاه، کارخانه سیمان، کارخانه های فولاد، کارخانه های شستشوی زغال سنگ، کارگاه های نمک، کارخانه کود، تاسیسات. از بنادر یا فرودگاه، نوار نقاله زمینی و غیره. در این سناریوها، قرقره خم دم Xin Aneng می تواند به طور موثر مواد را به چرخش هدایت کند و از صافی و پایداری مواد در طول حمل و نقل اطمینان حاصل کند.

لازم به ذکر است که طراحی و انتخاب قرقره خم دم Xin Aneng باید با توجه به سیستم تسمه نقاله خاص و سناریوهای استفاده مشخص شود. به عنوان مثال، عواملی مانند عرض تسمه نقاله، سرعت، نوع مواد و غیره باید در نظر گرفته شوند تا اطمینان حاصل شود که قرقره خم دم Xin Aneng می تواند نیازهای واقعی را برآورده کند. در عین حال، تعمیر و نگهداری و بازرسی منظم نیز در حین استفاده لازم است تا از عملکرد طبیعی آن اطمینان حاصل شود و عمر مفید آن افزایش یابد.

پس از مونتاژ درام، تحمل خروجی شعاعی دایره بیرونی باید با الزامات جدول زیر مطابقت داشته باشد.

واحد: میلی متر

پولی دی		200 تا 800	1000 تا 1600	1800
تحمل خروجی دایره ای شعاعی	قرقره قرقره بدون عقب افتادگی	0.6	1.0	1.5
تحمل خروجی دایره ای شعاعی	قرقره عقب افتاده	1.1	1.5	2.0

D	D	A	L	L1	L2	I	M	H	D	B	DS
500	501	850	600	600	505	115	71	23	16	55	55
650	501	1000	750	750	582	125	91	23	16	72	72
650	531	1000	750	750	732	175	91	23	17	71	71
500	504	1300	950	800	771	175	130	23	91	71	91
	631				871	115	130	23	91	91	91
	601				900	225	140	23	110	91	110
1000	531	1500	1150	1300	871	255	170	23	120	110	110
	601				200	225	140	23	110	110	110
	1000				1000	225	130	23	150	150	150
1220	531	1750	1400	1350	1025	225	130	33	110	110	110
	601				1058	275	220	33	150	120	110
	1000				1065	235	170	33	170	110	120
	1250				1150	235	180	33	140	150	110
1420	801	2000	1600	1450	1150	275	130	E3	110	120	150
	1000				1190	215	140	E3	110	110	110
	1250				1150	235	130	E3	150	150	170
	1400				1300	335	200	E3	160	110	150

بلبرینگ های قرقره از نوع FAG یا SKF هستند.

پارامترهای فنی اصلی درام - خروجی شعاعی دایره بیرونی درام

قرقره خم دم

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

قرقره درایو

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

دقت تعادل ایستا G40
