قرقره خمیده(که اغلب به عنوان "درام تغییر جهت" یا "درام راهنما" به زبان چینی گفته می شود) یک مؤلفه اصلی در سیستم های نقاله کمربند است. کارکردهای اصلی آن تغییر جهت در حال اجرا کمربند نقاله و بهینه سازی زاویه تماس با طبل درایو و اطمینان از ثبات و کارآیی فرآیند انتقال است. موارد زیر یک مرور کلی است:
توابع و نقشهای اصلی
کنترل جهت:به عنوان یک مؤلفه اصلی در دم نقاله ، قرقره خم دم ، کمربند نقاله را قادر می سازد تا از طریق تغییر مسیر فیزیکی یک چرخه حلقه بسته را تشکیل دهد و مواد را از انتهای تخلیه به انتهای تغذیه منتقل می کند. به عنوان مثال ، در انتقال از راه دور در معادن یا درگاه ها ، می تواند کمربند را در مسیرهای خمیده راهنمایی کند و از تنش های ناهموار ناشی از بخش های مستقیم بیش از حد طولانی جلوگیری کند.
افزایش راندمان انتقال:با فشار دادن کمربند نقاله ،قرقره خمیدهمی تواند زاویه بسته (ناحیه تماس) را با قرقره سر افزایش دهد ، در نتیجه اصطکاک را بهبود بخشیده و خطر لغزش کمربند را کاهش می دهد. به عنوان مثال ، در محیط های مرطوب یا گرد و غبار ، طبل های در حال تغییر جهت با روکش لاستیکی یا سرامیکی می توانند به طور قابل توجهی قابلیت اطمینان انتقال را افزایش دهند.
تنش کمکی:در بعضی از طرح ها ، قرقره خم دم با دستگاه های تنش دهنده همکاری می کند تا با تنظیم موقعیت خود ، تنش کمربند را تنظیم کند و اطمینان حاصل شود که کمربند همیشه در شرایط کار بهینه است.
ساختار و طراحی مواد

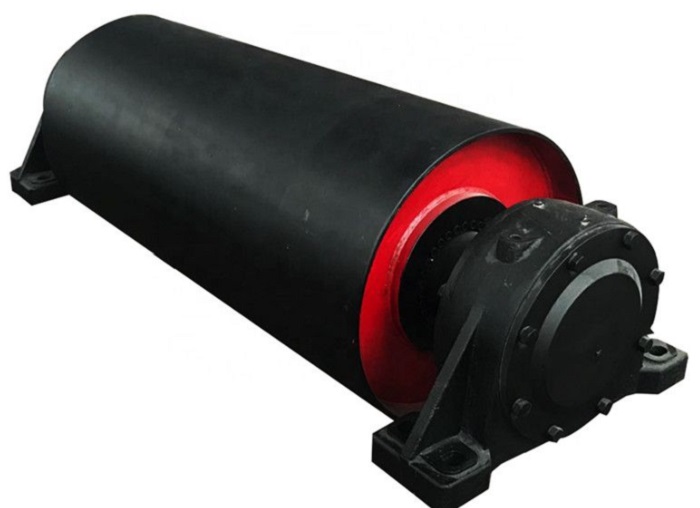

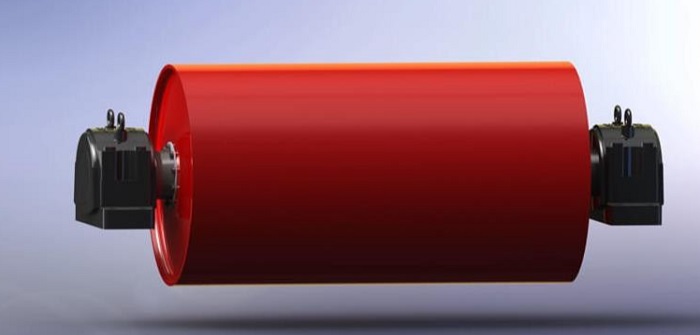

ساختار اساسی:یک درام در حال تغییر جهت به طور معمول از چهار قسمت تشکیل شده است: شافت ، محفظه تحمل ، وب و سیلندر. سیلندر از لوله فولادی یکپارچه یا ساختار جوش داده شده ساخته شده است و سطح آن را می توان با موادی مانند لاستیک یا سرامیک پوشانده تا مقاومت سایش و اصطکاک را تقویت کند. به عنوان مثال ، پوشش سرامیکی می تواند عمر سرویس طبل را 10 بار گسترش دهد ، و آن را برای محیط های با لباس بالا مناسب می کند.
یاتاقان ها و روغن کاری:یاتاقان های غلتکی کروی بیشتر در محفظه یاتاقان استفاده می شود و به زاویه خاصی از انحراف اجازه می دهد تا اطمینان حاصل شود که طبل حتی در شرایط کار پیچیده ای انعطاف پذیر است. افزودن منظم گریس مبتنی بر لیتیوم یک مرحله اصلی نگهداری است.
طبقه بندی و مشخصات:طبقه بندی شده با ظرفیت بار به انواع سبک ، متوسط و سنگین. نوع نور: قطر تحمل شده با قطر 50-100 میلی متر ، مناسب برای نقاله های کوچک. نوع متوسط: قطر مته 120-180 میلی متر ، در سناریوهای صنعتی عمومی مشترک است. نوع سنگین: قطر مته 200-260 میلی متر ، که در محیط های بار سنگین مانند معادن استفاده می شود.
سناریوهای کاربردی
زمینه های صنعتی:به طور گسترده ای در معادن ، بنادر ، نیروگاه ها ، کارخانه های سیمان و غیره مورد استفاده قرار می گیرد. به عنوان مثال ، در انتقال زغال سنگ ، طبل های تغییر جهت می توانند در ضمن تحمل تأثیر مواد بزرگ ، کمربند را در اطراف موانع راهنمایی کنند.
سازگاری با محیط های خاص:در رطوبت بالا یا محیط های گل آلود ، طرح های مهر و موم شده و مواد مقاوم در برابر خوردگی (مانند فولاد ضد زنگ) می توانند از زنگ زدگی مؤلفه جلوگیری کنند. در محیط های گرد و غبار ، ساختار جمع و جور تجمع مواد را کاهش می دهد و از عملکرد پایدار طولانی مدت اطمینان می دهد.
طرح های جدید:برخی از طبل های در حال تغییر ، فناوری قرقره قابل تنظیم را (مانند طرح های ثبت شده) اتخاذ می کنند ، که به طور پویا موقعیت کمربند را از طریق دستگاه های مکانیکی یا هیدرولیکی تنظیم می کند تا انحراف و سایش را کاهش دهد.
نگهداری و مسائل مشترک
بازرسی های منظم:انعطاف پذیری چرخشی ، دمای تحمل و انحراف کمربند را بررسی کنید. با از بین بردن مواد چسبنده بر روی سطح طبل و دوباره پر کردن روان کننده هر 500 ساعت کار ، تمیز و روغن کاری کنید.
گسل های معمولی و اقدامات متقابل:گرفتاری مواد: مواد گیر شده بین کمربند و طبل ممکن است باعث ایجاد پارگی کمربند یا آسیب طبل شود و نیاز به نصب اسکرابر یا دستگاه های ضد انعطاف پذیر دارد. پوشیدن روکش: جایگزینی به موقع لایه های روکش به شدت فرسوده برای جلوگیری از تماس مستقیم فلزی که منجر به لغزش می شود.
قرقره خمیده"قطب فرمان" سیستم نقاله کمربند است و طراحی آن به طور مستقیم بر انتقال کارایی و عمر خدمات تجهیزات تأثیر می گذارد. با انتخاب مناسب (مانند استفاده از پوشش سرامیکی برای سایش زیاد) و انجام نگهداری منظم (مانند روغن کاری و تمیز کردن) ، عملکرد آن می تواند به حداکثر برسد. با توسعه اتوماسیون صنعتی ، طرح های نوآورانه مانند قرقره های دم قابل تنظیم ، سازگاری خود را بیشتر بهبود بخشیده اند و این امکان را برای ادامه نقش اصلی در کار با مواد مدرن فراهم می کند.
