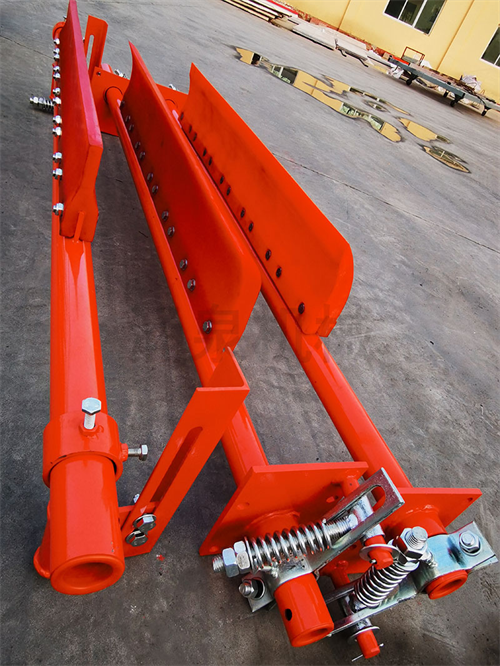

نوار نقاله کمربند ضد بازوی ضد وزن دو لاین نوع جدیدی از پاک کننده است که ویژگی های عملکرد پایدار ، اثر تمیز کردن خوب و جداسازی آسان و مونتاژ را دارد.
پاک کننده نقاله شامل بلوک قرقره ثابت ، طناب سیم ، میله اتصال ، مونتاژ اسکرابر لاستیکی ، ضد وزن ، بلبرینگ کشویی تقسیم ، مونتاژ اسکرابر فلزی و سایر اجزای موجود است و موارد زیر یک معرفی مختصر برای هر مؤلفه و عملکرد آن است.
1. کمربند نوار نقاله
کمربند نوار نقاله بخش مهمی از نقاله است ، هزینه کمربند نقاله در نقاله 50 ٪ 50 ٪ از هزینه های کل تجهیزات را تشکیل می دهد و برخی از شرایط کار خاص نیاز به کمربند نقاله دارد تا ویژگی های مقاومت سایش ، مقاومت در برابر حرارت ، عقب ماندگی ، مقاومت در برابر روغن ، مقاومت روغن و مقاومت ازن را داشته باشد. در حین کار نوار نقاله ، بار روی کمربند نقاله بسیار پیچیده است و علاوه بر استرس کششی طولی ، در معرض استرس خمشی از طریق غلتک و غلتک قرار می گیرد. بیشتر آسیب های کمربند به عنوان سایش و پارگی روی سطح کار و لبه ها ، تجزیه ، پارگی و لایه برداری ناشی از ضربه مواد بزرگ و تیز آشکار می شود. در طراحی پاک کننده ، لازم است که مواد بلوک تمیز کننده مناسب را انتخاب کنید تا از آسیب به کمربند نقاله تا حد امکان جلوگیری شود. کمربندهای نوار نقاله به تفصیل به عنوان قسمت های آنها توصیف نمی شوند.
2. به سادگی بپیچید
گروه غلتکی یکی از مؤلفه های مهم نوار نقاله کمربند است و با توجه به نقشی که در نقاله بازی می شود ، غلتک را می توان به دو دسته تقسیم کرد: غلتک انتقال و غلتک معکوس. عملکرد طبل درایو انتقال گشتاور ارائه شده توسط درایو به کمربند نقاله است.
ساده سازی غلتک معکوس شامل جهت کمربند نقاله در انتهای نقاله ، راهنمایی افزایش زاویه بسته بندی قرقره انتقال و راهنمایی دستگاه تنش است. در طراحی پاک کننده ، این برای غلتک درایو سر از نوار نقاله کمربند سنگین است و اندازه رول عرض کمربند نقاله و عرض پاک کننده را تعیین می کند که نقش راهنمایی خاصی در طراحی پاک کننده دارد. طبل نیز به تفصیل به عنوان یک قسمت پاک کننده توصیف نشده است.
3. یک بلوک قرقره ثابت
گروه قرقره ثابت از سه قرقره تشکیل شده است ، گروه اول نقش معکوس را ایفا می کند و قرقره های دوم و سوم نقش تنظیم فاصله را بازی می کنند تا وزن پیشخوان در موقعیتی معقول قرار گیرد.
4. طناب سیم
طناب سیم یک عنصر مهم است که به وزن ضد وزن و میله اتصال متصل می شود.
5. یک میله اتصال
میله اتصال یک عنصر مهم است که طناب سیم ، اسکرابر لاستیکی و اسکرابر فلزی را به هم وصل می کند ، که در اتصال قطعات فوقانی و پایین نقش دارد.
6. مونتاژ اسکرابر لاستیکی
مونتاژ اسکرابر لاستیکی شامل چهار خراش دهنده لاستیکی با همان مشخصات ، یک شفت اسکرابر لاستیکی ، یک صندلی اسکرابر ، یک پیچ ثابت از صندلی اسکرابر و شافت اسکرابر ، یک پیچ ثابت از اسکریپت لاستیکی و صندلی اسکرابر ، دنده اسکریپت لاستیکی و یک مهره خراش لاستیکی است. مونتاژ اسکرابر لاستیکی یک مؤلفه مهم پاک کننده کلی است.
7. ضد وزن
نیروی فشرده کننده اسکرابر لاستیکی توسط دو مجموعه پیشخوان ارائه می شود که هر یک از چهار قطعه چدن با یک وزن واحد ده کیلوگرم و دو قطعه چدن با یک وزن واحد پنج کیلوگرم تشکیل شده است.
8. بلبرینگ کشویی تقسیم شده
بلبرینگ کشویی اسپلیت آسانتر از بلبرینگ نورد است ، که راحتی را برای فرآیند مونتاژ پاک کننده به ارمغان می آورد و نیروی بزرگی را به خود اختصاص می دهد و قسمت کاری آن اغلب با زاویه بزرگی حرکت نمی کند و پر کردن روان کننده راحت تر است.
9. مونتاژ اسکرابر فلزی
مونتاژ اسکرابر فلزی از یک تکه از فولاد مقاوم در برابر سایش ساخته شده از M13 ، یک نگهدارنده فلزی ، یک شافت اسکرابر فلزی ، یک نوار فشرده سازی ، یک فنر فشرده سازی ، یک شاخه بهاری فشرده سازی ، یک پیچ ثابت برای صندلی اسکرابر و شافت خراشنده و یک پیچ تنظیم شده برای نوار فشرده سازی و شفت اسکریپت فلزی تشکیل شده است.
