حالت شکست غلتک با استفاده از درخت خطا تحلیل شد

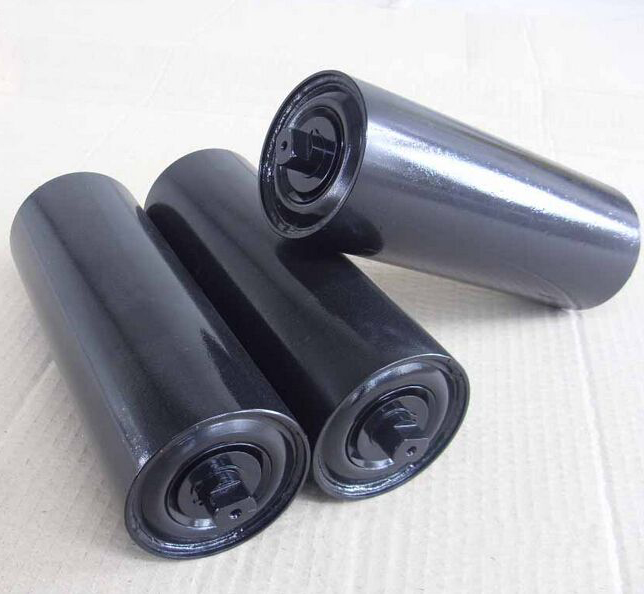

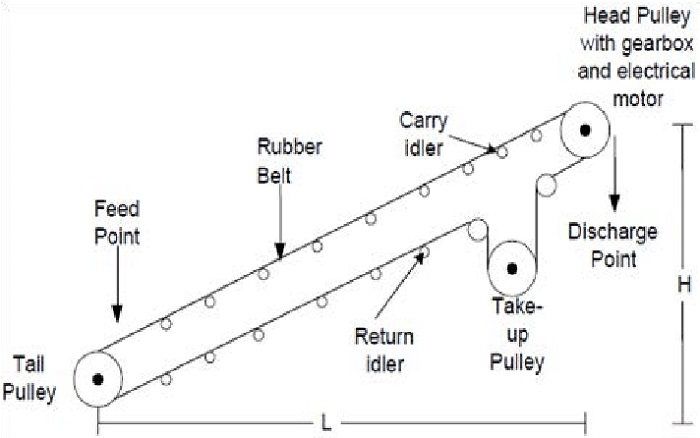

غلتک یک جزء کلیدی در نوار نقاله است، در تمام طول نوار نقاله توزیع می شود، مقدار آن زیاد است، وزن حدود یک سوم وزن کل دستگاه را تشکیل می دهد، و پارامترهای عملکرد نوار نقاله رابطه نزدیکی با عملکرد غلتک دارند، و مقاومت در حال اجرا، نویز در حین کار و ارتعاش مربوط به ارتعاش تسمه نیز می باشد. بنابراین تحقیق و توسعه پالت های با کارایی بالا یکی از کلیدهای طراحی تسمه نقاله های مسافت طولانی است.

با این حال اکثر غلتک های خانگی مورد استفاده در حال حاضر دارای پدیده خرابی زودرس هستند که با توجه به این پدیده شکست زودرس، با استفاده از درخت خطا، حالت خرابی غلتک مورد تجزیه و تحلیل قرار می گیرد و علل خرابی و خطرات احتمالی در سازه نگهدارنده کشف می شود تا قابلیت اطمینان و ایمنی عملکرد سیستم نوار نقاله افزایش یابد.

1. تجزیه و تحلیل درخت خطا

تجزیه و تحلیل درخت خطا (FTA) یک روش تجزیه و تحلیل قابلیت اطمینان سیستم است که به سرعت در حال توسعه است که رابطه علت و معلولی تصادفات را با استفاده از روش های منطقی توصیف می کند که می تواند به عنوان نوعی "درخت" جهت دار در نظر گرفته شود که علل خرابی سیستم را از کل به قسمت بر اساس درخت تقسیم می کند، که منعکس کننده روش تجزیه و تحلیل جدید سیستم است و به تدریج در مورد شکست سیستم تجزیه و تحلیل می شود. گرافیکی رابطه ذاتی بین خرابی سیستم و عواملی که باعث خرابی شده اند را بیابید و گزینه های مختلف را برای جلوگیری از خرابی سیستم بهینه کنید. این روش بصری، واضح و منطقی است و می تواند سیستم های مختلف را شناسایی و ارزیابی کند که برای تحلیل کیفی و کمی مناسب است.

روش آنالیز درخت خطا یکی از پرکاربردترین روش ها در تشخیص عیب می باشد و همچنین روش آنالیز مطمئن و قابل اعتمادی است و روش آنالیز FTA دارای مزایا و معایبی به شرح زیر است. (1) با تجزیه و تحلیل رابطه علت و معلولی حادثه، عوامل خطر بالقوه ذاتی در سیستم پیدا می شود که مبنایی برای طراحی ایمنی و برنامه ریزی معقول فراهم می کند.

(1) به وضوح رابطه علی و رابطه منطقی بین حادثه و علت را نشان می دهد.

(2) در تجزیه و تحلیل تصادف، رویداد سربار می تواند حادثه ای باشد که رخ داده است. از طریق تجزیه و تحلیل می‌توان به علل آن پی برد، اقداماتی انجام داد و آن‌ها را کنترل کرد تا خرابی‌ها را پیش‌بینی و از آن جلوگیری کنیم.

(3) می توان از آن برای تجزیه و تحلیل کیفی برای یافتن تأثیر عوامل خطر بر تصادفات استفاده کرد. همچنین می توان از آن برای تحلیل کمی احتمال تصادف از احتمال هر عامل شکست استفاده کرد.

(4) حجم کار تجزیه و تحلیل درخت خطای سیستم پیچیده و محاسبه نسبتاً زیاد است.
