(1) از انحراف نادرست تسمه یا خودتنظیم شدن بیکار جلوگیری کنید
1) بیکار خود تراز با غلتک عمودی. این از شفت عمودی، هرزگرد فرورفتگی، تکیه گاه هرزگرد و غیره تشکیل شده است. شفت عمودی
عملکرد اصلی این است که از تراز نشدن نوار و تنظیم مرکز توسط اصطکاک ایجاد شده توسط نوار جلوگیری شود.
2) نوع غلتک فلکس دیفرانسیل بیکار خود تراز برگشت پذیر. این غلتک از غلتکهای استوانهای، غلتکهای مخروطی، براکتهای دوار گروه غلتکی و غیره تشکیل شده است. هنگام نصب، سر کوچک غلتک مخروطی به سمت بالا است و یک غلتک استوانهای یک گروه براکت فرورفتگی را تشکیل میدهد. هنگام اجرا، مخروط مخروطی یک تفاوت سرعت ایجاد می کند و اصطکاک وجود دارد که می تواند باعث شود براکت در یک زاویه خاص بچرخد و در نتیجه نقش خود تراز شدن را ایفا کند.
3) بیکار خود تراز برگشت پذیر نوع MT. عمدتاً از دستگاه چرخش منحنی، تکیه گاه چرخش کناری، میانی و براکتی و ... تشکیل شده است که دو گردباد منحنی در دو طرف غلتک های جانبی تعبیه شده و همراه با غلتک های میانی یک براکت فرورفتگی را تشکیل می دهند. در فرآیند کار، هنگامی که نوار منحرف می شود، نوار در تماس با گیراتور منحنی است که باعث ایجاد اصطکاک می شود و زمانی که نیروی اصطکاک بیشتر از نیروی انحراف باشد، همراه با اثر براکت چرخان، نوار را می توان به طور خودکار تنظیم کرد. با این نوع نوار نقاله، سایش بسیار کمی در لبه تسمه وجود دارد.
4) غلتک مارپیچی ضد انحراف. از هرزگردهای مارپیچی، براکت ها، صندلی های بلبرینگ و غیره تشکیل شده است. بیکار مارپیچی به دو جهت چرخش چپ و راست تقسیم می شود و به طور کلی با پردازش مارپیچی محکم روی غلتک گرد ساخته می شود. این مجموعه غلتکی عمدتاً از غلتک های مارپیچ و غلتک های استوانه ای تشکیل شده است. نوار هرزگرد مارپیچی در حین کار در مرکز براکت نگه داشته می شود تا از ایجاد اشتباه جلوگیری شود. به دلیل وجود شیار مارپیچ روی سطح محفظه غلتک، هنگامی که نوار روی آن اجرا می شود، یک رانش عمود بر جهت حرکت تسمه ایجاد می شود که باعث می شود نوار به طور خودکار در موقعیت مرکزی تنظیم شود.
(2) بیکارهای نقاله های شیب دار بزرگ
1) مجموعه بیکار شیار عمیق V شکل مبهم. دو جفت براکت به طور متقارن به هر دو طرف متمایل شدهاند و در دو صفحه موازی به هم چسبیدهاند، که در آن انتهای پایینی جفت بیحرکتی میانی بر روی ستاره V شکل متلاشیشده همپوشانی دارد و انتهای دیگر به ترتیب با انتهای پایینتر از هر دو طرف همپوشانی دارد و تلاقی میکند. چنین ساختاری می تواند اصطکاک بین مواد و تسمه نقاله را افزایش داده و در نتیجه زاویه شیب مجاز نوار نقاله را افزایش دهد و برای حمل و نقل در زوایای شیب زیاد مناسب است.
2) گروه هرزگرد شیار عمیق: عمدتاً از دو هرزگرد بلند و دو هرزگرد کوتاه تشکیل شده است، دو هرزگرد کوتاه در زیر نصب میشوند و دو هرزگرد بلند به ترتیب در بالای هرزگردهای کوتاه نصب میشوند تا یک گروه هرزگرد شیار را تشکیل دهند که در آن چهار محور براکت در یک سطح شاقول قرار دارند.
(3) غلتک غیر فلزی بیکار

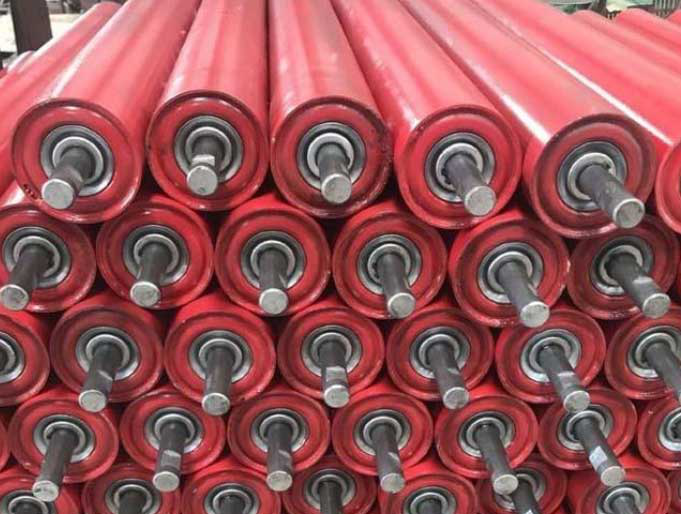

غلتکهای غیرفلزی به غلتکهایی گفته میشود که از مواد غیرفلزی ساخته میشوند که عمدتاً با توجه به محیط انتقال طراحی میشوند، زیرا ویژگیهای غلتکها به دلیل مواد متفاوتی که در ساخت آنها استفاده میشود، متفاوت است. این نوع پالت را می توان در صنایع شیمیایی، معدن متالورژی، صنعت نمک، نساجی و سایر موارد حمل و نقل استفاده کرد.
1) غلتک سرامیکی: ساخته شده از مواد سرامیکی، با مقاومت در برابر خوردگی و مقاومت در برابر سایش.
2) بیکار مینا: پردازش و ساخت مواد کامپوزیت پرسلن فولادی با فلز به عنوان ماده پایه و مینا روی سطح. این غلتک دارای استحکام مکانیکی بالا، مقاومت در برابر سایش، مقاومت در برابر خوردگی، ضد آب و ضد گرد و غبار است.
3) غلتک لاستیکی بازدارنده شعله: غلتک غلتکی از یک لایه لاستیکی مقاوم در برابر شعله تشکیل شده است که در سطح بیرونی سیلندر فلزی وجود دارد، که می تواند به طور موثری از آتش گرفتن غلتک به دلیل اصطکاک و گرم شدن جلوگیری کند.
4) غلتک های غیر فلزی مقاوم در برابر ضربه: غلتک از مواد مقاوم در برابر شعله بار آنتی استاتیک ساخته شده است، مکانیزم فنر کششی مقاوم در برابر ضربه در داخل تکیه گاه نصب شده است و دو سر غلتک مهر و موم شده است که دارای ویژگی های مقاومت در برابر ضربه، مقاومت در برابر خوردگی، مقاومت در برابر سایش و غیره است. با توجه به تنوع انواع غلتک های نوار نقاله، هنگام طراحی غلطک ها مشکلات زیادی وجود دارد. مشکلات اصلی عبارتند از:
1) در حال حاضر انواع مختلفی از کالاهای پشتیبان در بازار وجود دارد و ساختار و مواد ساخت متفاوت است و در نتیجه تفاوت های زیادی در عملکرد ایجاد می شود و غلتک هایی با عملکرد خوب می توانند بیش از 10 سال استفاده شوند: غلطک هایی با عملکرد ضعیف فقط برای چند روز کار می کنند. قیمت ها بسیار متفاوت است و از هزاران تا صدها دلار متغیر است. نحوه انتخاب هرزگرد با قیمت مناسب و عملکرد خوب اولین مشکلی است که کاربران با آن مواجه هستند.
2) در ساختار نوار نقاله نحوه چیدمان معقول هرزگرد نیز مشکلی است که باید مورد توجه قرار گیرد. تعداد بیکارها مستقیماً بر عملکرد انتقال و هزینه عملیاتی کل دستگاه تأثیر می گذارد. در طراحی، لازم است فاصله غلتک ها به طور منطقی انتخاب شود و تعداد غلتک های مورد استفاده بر اساس اطمینان از عملکرد انتقال به حداقل برسد تا هزینه کل دستگاه کاهش یابد و هزینه ها کاهش یابد تا منافع اقتصادی بهبود یابد.
