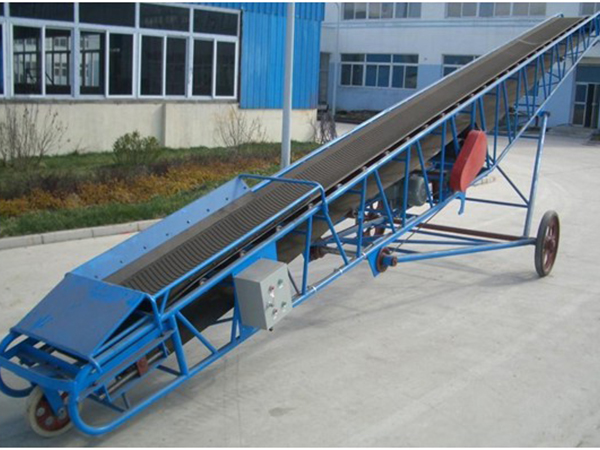

زاویه شیب دار نوار نقاله های کمربند به سمت بالا و رو به پایین.
این مدل یک پروژه کلیدی از "برنامه پنج ساله هفت ساله" ملی است و فناوری اصلی آن ، "مجموعه غلتک V-Deep Deep-Deep Deep-Deep Deep Deep Deep Deep-Deep Deep Deep Deep Deep-Deep" ، ثبت شده است. تاکنون بیش از 50 واحد مورد استفاده قرار گرفته است ، از جمله 11 واحد با زاویه 25 درجه ، 5 واحد با زاویه 26 تا 28 درجه و 2 واحد با زاویه 30 درجه ، اساساً یک محصول استاندارد را تشکیل می دهد که در سطح پیشرو در سطح داخلی قرار دارد. در سالهای اخیر ، بر اساس وضعیت فعلی نوار نقاله های کمربند در معادن ذغال سنگ داخلی ، بسیاری از معادن زغال سنگ درخواست ارتقاء نقاله های کمربند به سمت بالا را درخواست کرده اند. با توجه به توسعه موفقیت آمیز از نقاله های کمربند به سمت بالا زاویه شیب دار ، یک طرح سری برای گسترش دامنه استفاده برای رفع نیازهای عرض کمربند مختلف ، قدرت ، ظرفیت و مسافت های حمل و نقل ، بهبود و توسعه مجموعه های شیار عمیق V شکل V شکل از عرض های مختلف برای به حداکثر رساندن ضریب اصطکاک ، از این طریق دامنه های افزایش یافته و دامنه های Conegleing ، به حداکثر می رسد. اجازه می دهد تا زاویه نقاله رو به پایین به -25 درجه برسد ، و این امکان را فراهم می کند که سری نقاله های کمربند به سمت بالا به سمت بالا و در حالی که عملکرد ضد چرخ را بهبود می بخشد ، به شروع و تعادل بار برسد. بر این اساس ، طراحی سری از نقاله های کمربند به سمت بالا با زاویه شیب دار بیشتر توسعه یافته است ، افزایش عرض کمربند از 800 میلی متر به 1200 میلی متر ، قدرت از 160 کیلو وات تا 1500 کیلو وات ، فاصله حمل و نقل تا بیش از 1500 متر ، سرعت کمربند از 2 متر در ثانیه تا 3.15 متر بر ثانیه ، ظرفیت از 300T/ساعت تا 630t/ساعت ، و میزان زغال سنگ اجازه می دهد از 10 ٪ ٪ ٪ از ٪ admasture از ٪ 10 ٪ ٪ از ٪ rast
نقاله چرخش افقی
فرانسه ، اتحاد جماهیر شوروی سابق ، اتریش ، آلمان ، ایالات متحده و سایر کشورها اهمیت زیادی به تحقیقات نظری و آزمایش نقاله کمربند چرخش افقی می دهند و در همه جنبه های زندگی بسیار مورد استفاده قرار گرفته اند. در سال 1963 ، فرانسه برای اولین بار در پروژه مترو یک نوار نقاله نوبت به افقی طراحی و نصب کرد و پارامترهای اصلی آن عبارتند از: فاصله L = 700 متر ، سرعت کمربند V = 1.7 متر بر ثانیه ، پهنای باند B = 800 میلی متر ، شعاع چرخش R = 700 متر ، ارتفاع بالا H = 3M و ترافیک q = 300 T/H. در سال 1980 ، فرانسه یک نوار نقاله چرخشی افقی برای یک معدن قرار داد و پارامترهای اصلی آن عبارتند از: طول L = 11.12 کیلومتر ، اختلاف ارتفاع H = 5.77m ، حداکثر شیب 30 ٪ و حجم Q = 560T/H برای انتقال سنگ معدن نیکل. طبق آمار ، طول نوار نقاله های کمربند چرخش افقی مورد استفاده در فرانسه 20 ٪ از کل طول جهان را تشکیل می دهد
تحقیقات چین در مورد نقاله کمربند چرخش افقی زودتر است ، اما توسعه سریع نیست ، دلیل اصلی این است که کاربران به اندازه کافی در مورد این مدل نمی دانند و در آن زمان نمونه کاربردی بالغ در چین وجود ندارد. در دهه 90 قرن بیستم ، تولید آزمایش داخلی دستگاه زاویه چرخش افقی ، نقاله از طریق بارگیری مجدد دستگاه گوشه برای تغییر جهت کار ، این مدل با موفقیت در معدن زغال سنگ اعمال شده است. معادن ذغال سنگ Taozhuang ، Xiezhuang و Liangzhuang در چین نیز از تعدادی نوار نقاله های کمربند چرخش افقی استفاده کرده اند و به مزایای اقتصادی خوبی رسیده اند. در سال 2001 ، نقاله کمربند چرخش افقی در ساخت پروژه مترو با طول تونل 2000 متر ، چرخش های متعدد و حداقل شعاع خمشی افقی 360 متر اعمال شد. پارامترهای اصلی آن عبارتند از: طول L = 2000m ، حجم B = 180 ~ 200 t / h ، سرعت V = 1.6 متر بر ثانیه ، پهنای باند B = 650mm ، چرخش های متعدد ، دستگاه به طور عادی در حال کار است.
